kulový kohout VZBA-3/4"-GG-63-T-22-F0304-V4V4T 2/2, obrazec na prírube F0304, závit EN 10226-1 konstrukce=dvoucestný kulový kohout, typ ovládání=mechanick., princip tesnení=mekký, montážní poloha=libovol., typ upevnení=instalace vedení
Festo AG & Co. KG
1686639

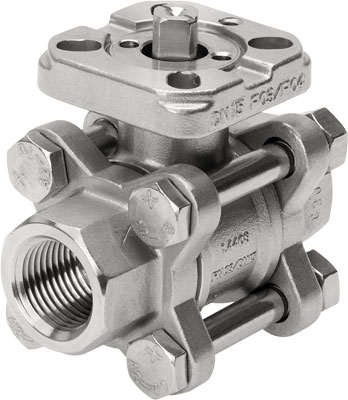

kulový kohout
VZBA-3/4"-GG-63-T-22-F0304-V4V4T
2/2, obrazec na prírube F0304, závit EN 10226-1
Festo katalogový list
charakteristica | vlasnost |
konstrukce | dvoucestný kulový kohout |
typ ovládání | mechanick. |
princip tesnení | mekký |
montážní poloha | libovol. |
typ upevnení | instalace vedení |
pripojení armatury | Rp3/4 |
indikace polohy sepnutí | smer drážky = smer prutoku |
pripojovací obrazec príruby | F03 F04 |
vnitrní prumer | 20 mm |
jmenovitá svetlost DN | 20 |
funkce ventilu | 2/2 |
pomocné rucní ovládání | žádný |
smer proudení | reversibilní |
jmenovitý tlak pro armaturu | 63 |
ovládací moment | 14 Nm |
podle normy | DIN 3202-M3 EN 10226-1 ISO 5211 |
médium | stlacený vzduch podle ISO8573-1:2010 [-:-:-] inertní plyny voda - žádná vodní pára neutrální kapaliny jiná média na vyžádání |
teplota média | -10 - 200 °C |
prutok Kv | 45,6 m3/h |
upozornení k materiálu | obsahuje látky LABS ve shode s RoHS |
materiál telesa | vysoce legovaná nerezová ocel |
informace o materiálu telesa | 1.4408 |
materiál tesnení | PTFE vyztužený PTFE |
materiál koule | vysoce legovaná nerezová ocel |
informace o materiálu koule | 1.4408 |
materiál hrídele | vysoce legovaná nerezová ocel |
informace o materiálu hrídele | 1.4401 |
hmotnost výrobku | 850 g |
trída odolnosti korozi KBK | 3 - silné nároky na odolnost korozi |
