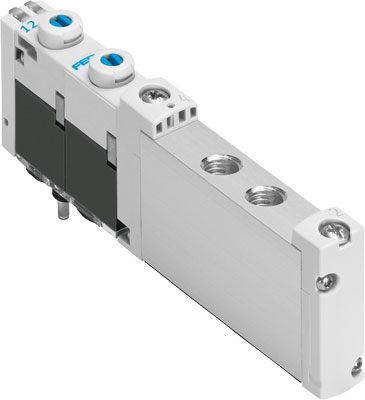

Festo 573409 VUVG-S10-P53U-ZT-M7-1T1L elektromagnetický ventil

Nezávazná poptávka produktu a přesná cenová kalkulace

elektromagnetický ventil VUVG-S10-P53U-ZT-M7-1T1L

Festo AG & Co. KG

573409
elektromagnetický ventil
VUVG-S10-P53U-ZT-M7-1T1L

Festo katalogový list

charakteristica	vlasnost
funkce ventilu	5/3 ve str. pol. pod tlakem
typ ovládání	elektrický
velikost ventilu	10 mm
normální jmenovitý prutok	280 l/min
provozní tlak	-0,9 - 10 bar
konstrukce	pístové šoupe
typ návratu do puvodní polohy	mechanická pružina
povolení	c CSA us (OL) c UL us - Recognized (OL)
stupen krytí	IP65 IP67
funkce odvetrání	lze škrtit
princip tesnení	mekký
montážní poloha	libovol.
pomocné rucní ovládání	s aretací tlacítkem
typ rízení	neprímo rízené
napájení rídicím tlakem	vne
smer proudení	reversibilní
krytí	neurcené krytí
indikace stavu signálu	LED
rídicí tlak	3 - 8 bar
max. spínací frekvence	3 Hz
vypínací cas	38 ms
spínací cas	12 ms
cas pro sepnutí	16 ms
spínací cyklus	100 %
max. pozitivní zkušební impuls pri signálu 0	1600 µs
max. negativní zkušební impuls pri signálu 1	3000 µs
parametry cívky	22 V DC: 1 W
prípustné výkyvy napetí	+/- 10 %
provozní médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
upozornení pro provozní a ovládací médium	provoz s primazáváním olejem je možný (v jiných režimech se vyžaduje)
odolnost kmitum	zkouška použití v doprave se stupnem 2 podle FN 942017-4 a EN 60068-2-6
odolnost nárazu	nárazový test stupne 2 podle FN 942017-5 a EN 60068-2-27
trída odolnosti korozi KBK	2 - mírné nároky na odolnost korozi
teplota média	-5 - 60 °C
rídicí médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
okolní teplota	-5 - 60 °C
hmotnost výrobku	58 g
elektrické pripojení	prostrednictvím pripojovací desky
typ upevnení	na pripoj. lište
pripojení pneumatiky 2	M7
pripojení pneumatiky 4	M7
upozornení k materiálu	ve shode s RoHS
materiál tesnení	HNBR NBR
materiál telesa	hliník legovaný pro tvárení
