Festo 575508 VUWS-L25-M52-E-G14 pneumatický ventil

Nezávazná poptávka produktu a přesná cenová kalkulace

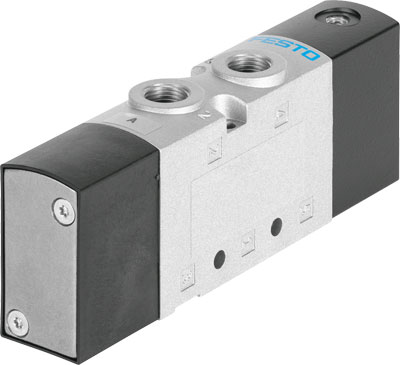

pneumatický ventil VUWS-L25-M52-E-G14

Festo AG & Co. KG

575508
pneumatický ventil
VUWS-L25-M52-E-G14

Festo katalogový list

charakteristica	vlasnost
funkce ventilu	5/2 monostabilní
typ ovládání	pneumatický
velikost ventilu	26,5 mm
normální jmenovitý prutok	1300 l/min
provozní tlak	-0,9 - 10 bar
konstrukce	pístové šoupe
typ návratu do puvodní polohy	pneumatická pružina
povolení	c UL us - Recognized (OL)
jmenovitá svetlost	6,9 mm
funkce odvetrání	lze škrtit
princip tesnení	mekký
montážní poloha	libovol.
pomocné rucní ovládání	žádný
typ rízení	prímo
napájení rídicím tlakem	vne
smer proudení	reversibilní
krytí	pozitivní krytí
rídicí tlak	2,5 - 10 bar
vypínací cas	32 ms
spínací cas	15 ms
provozní médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
upozornení pro provozní a ovládací médium	provoz s primazáváním olejem je možný (v jiných režimech se vyžaduje)
odolnost kmitum	zkouška použití v doprave se stupnem 2 podle FN 942017-4 a EN 60068-2-6
odolnost nárazu	nárazový test stupne 2 podle FN 942017-5 a EN 60068-2-27
trída odolnosti korozi KBK	2 - mírné nároky na odolnost korozi
teplota média	-10 - 60 °C
rídicí médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
okolní teplota	-10 - 60 °C
hmotnost výrobku	360 g
typ upevnení	na pripoj. lište pruchozí dírou dle volby:
pripojení výdechu	není svedeno
pripojení vzduchové pružiny 12	M5
pripojení rídicího tlaku 14	M5
pripojení pneumatiky 1	G1/4
pripojení pneumatiky 2	G1/4
pripojení pneumatiky 3	G1/4
pripojení pneumatiky 4	G1/4
pripojení pneumatiky 5	G1/4
upozornení k materiálu	ve shode s RoHS
materiál tesnení	HNBR NBR
materiál telesa	hliníkový tlakový odlitek lakováno
materiál pístového šoupátka	hliník legovaný pro tvárení
materiál šroubu	ocel, pozink.
