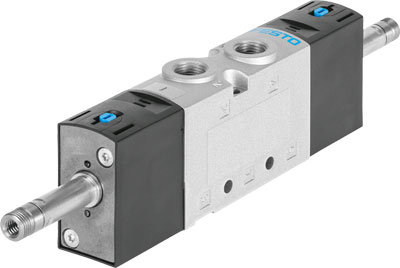

Festo 575524 VUVS-L25-P53C-MZD-G14-F8 elektromagnetický ventil

Nezávazná poptávka produktu a přesná cenová kalkulace

elektromagnetický ventil VUVS-L25-P53C-MZD-G14-F8

Festo AG & Co. KG

575524
elektromagnetický ventil
VUVS-L25-P53C-MZD-G14-F8

Festo katalogový list

charakteristica	vlasnost
funkce ventilu	5/3 ve str. pol. uzavr.
typ ovládání	elektrický
velikost ventilu	26,5 mm
normální jmenovitý prutok	1200 l/min
provozní tlak	-0,9 - 10 bar
konstrukce	pístové šoupe
typ návratu do puvodní polohy	mechanická pružina
povolení	c UL us - Recognized (OL)
klasifikace Maritime	viz certifikát
certifikát vydavatele	DNVGL-TAA000011J
jmenovitá svetlost	6,5 mm
funkce odvetrání	lze škrtit
princip tesnení	mekký
montážní poloha	libovol.
pomocné rucní ovládání	s aretací tlacítkem
typ rízení	neprímo rízené
napájení rídicím tlakem	vne
smer proudení	reversibilní
krytí	pozitivní krytí
rídicí tlak	2,5 - 10 bar
hodnota B	0,4
hodnota C	5,2 l/sbar
vypínací cas	42 ms
spínací cas	13 ms
cas pro sepnutí	26 ms
max. pozitivní zkušební impuls pri signálu 0	2000 µs
max. negativní zkušební impuls pri signálu 1	3600 µs
provozní médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
upozornení pro provozní a ovládací médium	provoz s primazáváním olejem je možný (v jiných režimech se vyžaduje)
odolnost kmitum	zkouška použití v doprave se stupnem 2 podle FN 942017-4 a EN 60068-2-6
odolnost nárazu	nárazový test stupne 2 podle FN 942017-5 a EN 60068-2-27
trída odolnosti korozi KBK	2 - mírné nároky na odolnost korozi
teplota média	-10 - 60 °C
rídicí médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
okolní teplota	-10 - 60 °C
hmotnost výrobku	324 g
typ upevnení	na pripoj. lište pruchozí dírou dle volby:
pripojení výdechu	není svedeno
pripojení odvetrání rídicího tlaku 82	M5
pripojení odvetrání rídicího tlaku 84	M5
pripojení rídicího tlaku 12	M5
pripojení rídicího tlaku 14	M5
pripojení pneumatiky 1	G1/4
pripojení pneumatiky 2	G1/4
pripojení pneumatiky 3	G1/4
pripojení pneumatiky 4	G1/4
pripojení pneumatiky 5	G1/4
upozornení k materiálu	ve shode s RoHS
materiál tesnení	HNBR NBR
materiál telesa	hliníkový tlakový odlitek lakováno
materiál pístového šoupátka	hliník legovaný pro tvárení
materiál šroubu	ocel, pozink.
