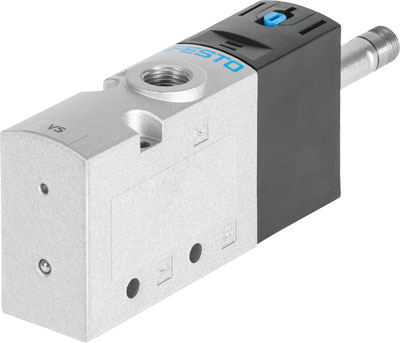

Festo 575579 VUVS-L30-M32U-AD-G38-F8 elektromagnetický ventil

Nezávazná poptávka produktu a přesná cenová kalkulace

elektromagnetický ventil VUVS-L30-M32U-AD-G38-F8

Festo AG & Co. KG

575579
elektromagnetický ventil
VUVS-L30-M32U-AD-G38-F8

Festo katalogový list

charakteristica	vlasnost
funkce ventilu	3/2monostabilní, v klidu otevr.
typ ovládání	elektrický
velikost ventilu	31 mm
normální jmenovitý prutok	2300 l/min
provozní tlak	2,5 - 10 bar
konstrukce	pístové šoupe
typ návratu do puvodní polohy	pneumatická pružina
povolení	c UL us - Recognized (OL)
klasifikace Maritime	viz certifikát
certifikát vydavatele	DNVGL-TAA000011J
jmenovitá svetlost	9,4 mm
funkce odvetrání	lze škrtit
princip tesnení	mekký
montážní poloha	libovol.
pomocné rucní ovládání	s aretací tlacítkem
typ rízení	neprímo rízené
napájení rídicím tlakem	vnitrní
smer proudení	nelze obrátit
krytí	pozitivní krytí
hodnota B	0,3
hodnota C	9,1 l/sbar
vypínací cas	37 ms
spínací cas	19 ms
max. pozitivní zkušební impuls pri signálu 0	2000 µs
max. negativní zkušební impuls pri signálu 1	3600 µs
provozní médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
upozornení pro provozní a ovládací médium	provoz s primazáváním olejem je možný (v jiných režimech se vyžaduje)
odolnost kmitum	zkouška použití v doprave se stupnem 2 podle FN 942017-4 a EN 60068-2-6
odolnost nárazu	nárazový test stupne 2 podle FN 942017-5 a EN 60068-2-27
trída odolnosti korozi KBK	2 - mírné nároky na odolnost korozi
teplota média	-10 - 60 °C
rídicí médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
okolní teplota	-10 - 60 °C
hmotnost výrobku	354 g
typ upevnení	na pripoj. lište pruchozí dírou dle volby:
pripojení výdechu	není svedeno
pripojení odvetrání rídicího tlaku 82	M5
pripojení pneumatiky 1	G3/8
pripojení pneumatiky 2	G3/8
pripojení pneumatiky 3	G3/8
upozornení k materiálu	ve shode s RoHS
materiál tesnení	HNBR NBR
materiál telesa	hliníkový tlakový odlitek lakováno
materiál pístového šoupátka	hliník legovaný pro tvárení
materiál šroubu	ocel, poniklovaná
