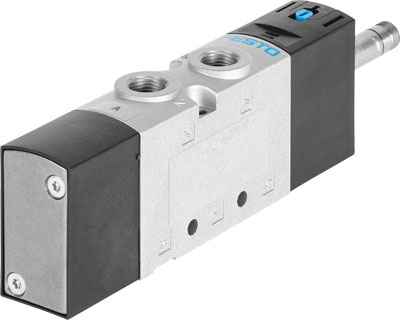

elektromagnetický ventil VUVS-L20-M52-AZD-G18-F7
Festo AG & Co. KG
575675
elektromagnetický ventil
VUVS-L20-M52-AZD-G18-F7
Festo katalogový list
| charakteristica | vlasnost |
| funkce ventilu | 5/2 monostabilní |
| typ ovládání | elektrický |
| velikost ventilu | 21 mm |
| normální jmenovitý prutok | 700 l/min |
| provozní tlak | -0,9 - 10 bar |
| konstrukce | pístové šoupe |
| typ návratu do puvodní polohy | pneumatická pružina |
| povolení | c UL us - Recognized (OL) |
| jmenovitá svetlost | 5,7 mm |
| funkce odvetrání | lze škrtit |
| princip tesnení | mekký |
| montážní poloha | libovol. |
| pomocné rucní ovládání | s aretací tlacítkem |
| typ rízení | neprímo rízené |
| napájení rídicím tlakem | vne |
| smer proudení | reversibilní |
| krytí | pozitivní krytí |
| rídicí tlak | 2,5 - 10 bar |
| hodnota B | 0,35 |
| hodnota C | 2,9 l/sbar |
| vypínací cas | 29 ms |
| spínací cas | 20 ms |
| max. pozitivní zkušební impuls pri signálu 0 | 1900 µs |
| max. negativní zkušební impuls pri signálu 1 | 2700 µs |
| provozní médium | stlacený vzduch podle ISO8573-1:2010 [7:4:4] |
| upozornení pro provozní a ovládací médium | provoz s primazáváním olejem je možný (v jiných režimech se vyžaduje) |
| odolnost kmitum | zkouška použití v doprave se stupnem 2 podle FN 942017-4 a EN 60068-2-6 |
| odolnost nárazu | nárazový test stupne 2 podle FN 942017-5 a EN 60068-2-27 |
| trída odolnosti korozi KBK | 2 - mírné nároky na odolnost korozi |
| teplota média | -10 - 60 °C |
| rídicí médium | stlacený vzduch podle ISO8573-1:2010 [7:4:4] |
| okolní teplota | -10 - 60 °C |
| hmotnost výrobku | 188 g |
| typ upevnení | na pripoj. lište pruchozí dírou dle volby: |
| pripojení výdechu | není svedeno |
| pripojení vzduchové pružiny 12 | M5 |
| pripojení odvetrání rídicího tlaku 84 | M5 |
| pripojení rídicího tlaku 14 | M5 |
| pripojení pneumatiky 1 | G1/8 |
| pripojení pneumatiky 2 | G1/8 |
| pripojení pneumatiky 3 | G1/8 |
| pripojení pneumatiky 4 | G1/8 |
| pripojení pneumatiky 5 | G1/8 |
| upozornení k materiálu | ve shode s RoHS |
| materiál tesnení | HNBR NBR |
| materiál telesa | hliníkový tlakový odlitek lakováno |
| materiál pístového šoupátka | hliník legovaný pro tvárení |
| materiál šroubu | ocel, pozink. |
