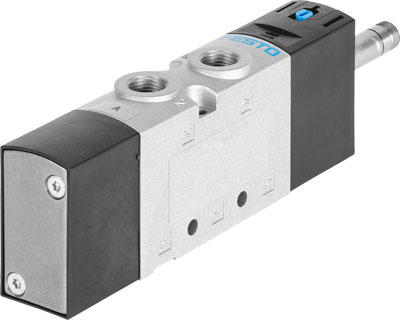

Festo 577495 VUVS-LT20-M52-MZD-G18-F7 elektromagnetický ventil

Nezávazná poptávka produktu a přesná cenová kalkulace

elektromagnetický ventil VUVS-LT20-M52-MZD-G18-F7

Festo AG & Co. KG

577495
elektromagnetický ventil
VUVS-LT20-M52-MZD-G18-F7

Festo katalogový list

charakteristica	vlasnost
funkce ventilu	5/2 monostabilní
typ ovládání	elektrický
velikost ventilu	21 mm
normální jmenovitý prutok	500 l/min
provozní tlak	2,5 - 10 bar
konstrukce	talírové sedlo
typ návratu do puvodní polohy	mechanická pružina
povolení	c UL us - Recognized (OL)
jmenovitá svetlost	5 mm
funkce odvetrání	lze škrtit
princip tesnení	mekký
montážní poloha	libovol.
pomocné rucní ovládání	s aretací tlacítkem
typ rízení	neprímo rízené
napájení rídicím tlakem	vne
smer proudení	nelze obrátit
krytí	negativní krytí
rídicí tlak	2,5 - 10 bar
hodnota B	0,31
hodnota C	2,1 l/sbar
vypínací cas	19 ms
spínací cas	15 ms
max. pozitivní zkušební impuls pri signálu 0	1900 µs
max. negativní zkušební impuls pri signálu 1	2700 µs
provozní médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
upozornení pro provozní a ovládací médium	provoz s primazáváním olejem je možný (v jiných režimech se vyžaduje)
odolnost kmitum	zkouška použití v doprave se stupnem 2 podle FN 942017-4 a EN 60068-2-6
odolnost nárazu	nárazový test stupne 2 podle FN 942017-5 a EN 60068-2-27
trída odolnosti korozi KBK	2 - mírné nároky na odolnost korozi
teplota média	-10 - 60 °C
rídicí médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
okolní teplota	-10 - 60 °C
hmotnost výrobku	167 g
typ upevnení	na pripoj. lište pruchozí dírou dle volby:
pripojení výdechu	není svedeno
pripojení odvetrání rídicího tlaku 84	M5
pripojení rídicího tlaku 14	M5
pripojení pneumatiky 1	G1/8
pripojení pneumatiky 2	G1/8
pripojení pneumatiky 3	G1/8
pripojení pneumatiky 4	G1/8
pripojení pneumatiky 5	G1/8
upozornení k materiálu	ve shode s RoHS
materiál tesnení	HNBR NBR TPE-U(PU)
materiál telesa	hliníkový tlakový odlitek lakováno
materiál šroubu	ocel, pozink.
