Festo 8042538 VUVG-LK10-T32C-AT-M5-1H2L-S elektromagnetický ventil

Nezávazná poptávka produktu a přesná cenová kalkulace

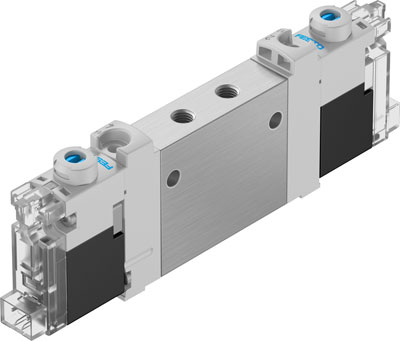

elektromagnetický ventil VUVG-LK10-T32C-AT-M5-1H2L-S

Festo AG & Co. KG

8042538
elektromagnetický ventil
VUVG-LK10-T32C-AT-M5-1H2L-S

Festo katalogový list

charakteristica	vlasnost
funkce ventilu	2x3/2 monostabilní, v klidu uzavr.
typ ovládání	elektrický
velikost ventilu	10 mm
normální jmenovitý prutok	180 l/min
provozní tlak v Mpa	0,15 - 0,7 MPa
provozní tlak	1,5 - 7 bar
konstrukce	pístové šoupe
typ návratu do puvodní polohy	pneumatická pružina
stupen krytí	IP40
funkce odvetrání	lze škrtit
princip tesnení	mekký
montážní poloha	libovol.
pomocné rucní ovládání	s aretací tlacítkem
typ rízení	neprímo rízené
napájení rídicím tlakem	vnitrní
smer proudení	nelze obrátit
krytí	pozitivní krytí
indikace stavu signálu	LED
max. spínací frekvence	2 Hz
vypínací cas	14 ms
spínací cas	12 ms
spínací cyklus	100 %
max. pozitivní zkušební impuls pri signálu 0	1600 µs
max. negativní zkušební impuls pri signálu 1	3000 µs
parametry cívky	24 V DC: 0,8 W
prípustné výkyvy napetí	+/- 10 %
provozní médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
upozornení pro provozní a ovládací médium	provoz s primazáváním olejem je možný (v jiných režimech se vyžaduje)
odolnost kmitum	zkouška použití v doprave se stupnem 1 podle FN 942017-4 a EN 60068-2-6
odolnost nárazu	nárazový test stupne 1 podle FN 942017-5 a EN 60068-2-27
trída odolnosti korozi KBK	2 - mírné nároky na odolnost korozi
teplota média	-5 - 50 °C
rídicí médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
okolní teplota	-5 - 50 °C
hmotnost výrobku	55 g
elektrické pripojení	2 piny pripojovací obrazec H, pripojení vodorovne konektor
typ upevnení	na pripoj. lište pruchozí dírou
pripojení pneumatiky 2	M5
pripojení pneumatiky 4	M5
upozornení k materiálu	obsahuje látky LABS ve shode s RoHS
materiál tesnení	HNBR NBR
materiál telesa	hliník legovaný pro tvárení
