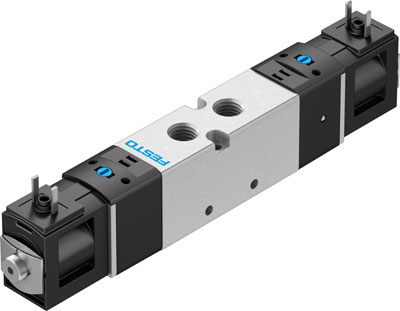

Festo 8043215 VUVS-LK20-B52-D-G18-1C1-S elektromagnetický ventil

Nezávazná poptávka produktu a přesná cenová kalkulace

elektromagnetický ventil VUVS-LK20-B52-D-G18-1C1-S

Festo AG & Co. KG

8043215
elektromagnetický ventil
VUVS-LK20-B52-D-G18-1C1-S

Festo katalogový list

charakteristica	vlasnost
funkce ventilu	5/2 impulsní
typ ovládání	elektrický
velikost ventilu	21 mm
normální jmenovitý prutok	550 l/min
provozní tlak	1,5 - 8 bar
konstrukce	pístové šoupe
stupen krytí	IP65 se zásuvkou dle IEC 60529
jmenovitá svetlost	5,2 mm
funkce odvetrání	lze škrtit
princip tesnení	mekký
montážní poloha	libovol.
pomocné rucní ovládání	s aretací tlacítkem
typ rízení	neprímo rízené
napájení rídicím tlakem	vnitrní
smer proudení	nelze obrátit
krytí	pozitivní krytí
hodnota B	0,38
hodnota C	2,66 l/sbar
cas pro sepnutí	10 ms
spínací cyklus	100 %
max. pozitivní zkušební impuls pri signálu 0	2700 µs
max. negativní zkušební impuls pri signálu 1	1100 µs
parametry cívky	24 V DC: 2,4 W
prípustné výkyvy napetí	+/- 10 %
provozní médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
upozornení pro provozní a ovládací médium	provoz s primazáváním olejem je možný (v jiných režimech se vyžaduje)
odolnost kmitum	zkouška použití v doprave se stupnem 2 podle FN 942017-4 a EN 60068-2-6
odolnost nárazu	nárazový test stupne 1 podle FN 942017-5 a EN 60068-2-27
trída odolnosti korozi KBK	1 - nízké požadavky na odolnost korozi
teplota média	-5 - 50 °C
rídicí médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
okolní teplota	-5 - 50 °C
hmotnost výrobku	200 g
elektrické pripojení	pripojovací obrazec podle EN 175301-803, tvar C podle EN 175301-803
typ upevnení	na pripoj. lište pruchozí dírou dle volby:
pripojení výdechu	není svedeno
pripojení pneumatiky 1	G1/8
pripojení pneumatiky 2	G1/8
pripojení pneumatiky 3	G1/8
pripojení pneumatiky 4	G1/8
pripojení pneumatiky 5	G1/8
upozornení k materiálu	obsahuje látky LABS ve shode s RoHS
materiál tesnení	HNBR NBR
materiál telesa	hliník legovaný pro tvárení
materiál pístového šoupátka	hliník legovaný pro tvárení
