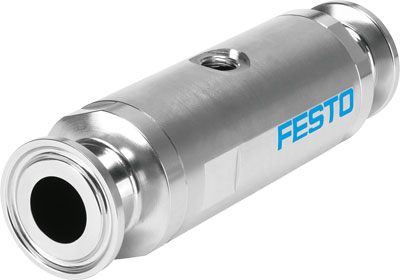

Festo 3022833 VZQA-C-M22U-15-S5S5-V4V4E-4 hadicový ventil

Nezávazná poptávka produktu a přesná cenová kalkulace

hadicový ventil VZQA-C-M22U-15-S5S5-V4V4E-4 pneumaticky ovládaný hadicový ventil v telese z ušlechtilé oceli, v bezpecnostní poloze otevren, pro pripojení svorkami, DN15 konstrukce=hadicový ventil (Quetsch), ovládaný pneumaticky, typ ovládání=pneumatický, princip tesnení=mekký, montážní poloha=libovol., typ upevnení=instalace vedení

Festo AG & Co. KG

3022833
hadicový ventil
VZQA-C-M22U-15-S5S5-V4V4E-4
pneumaticky ovládaný hadicový ventil v telese z ušlechtilé oceli, v bezpecnostní poloze otevren, pro pripojení svorkami, DN15

Festo katalogový list

charakteristica	vlasnost
konstrukce	hadicový ventil (Quetsch), ovládaný pneumaticky
typ ovládání	pneumatický
princip tesnení	mekký
montážní poloha	libovol.
typ upevnení	instalace vedení
pripojení armatury	svorka podle DIN 32676 rada A
jmenovitá svetlost DN	15
funkce ventilu	2/2 monostabilní, v zákl. pol. otevr.
smer proudení	reversibilní
tlak média	0 - 0,4 MPa
tlak média	0 - 4 bar
tlak média psi	0 - 58 psi
provozní tlak v Mpa	0,1 - 0,65 MPa
provozní tlak	1 - 6,5 bar
jmenovitý tlak pro armaturu	10
Differential pressure (MPa)	0,25 MPa
diferenciální tlak	2,5 bar
Differential pressure (psi)	36,25 psi
tlak pro prasknutí	1,6 MPa
prulomový tlak	16 bar
Burst pressure	232 psi
pretežovací tlak	0,78 MPa
pretlak	7,8 bar
pretežovací tlak [psi]	113,1 psi
typ návratu do puvodní polohy	pružnost pri zpetném rázu
typ rízení	s vnejším rízením
pripojení pomocného rídicího tlaku 12	G1/8
rídicí médium	stlacený vzduch podle ISO 8573-1:2010 [7:4:1]
médium	stlacený vzduch podle ISO 8573-1:2010 [-:-:1] voda
max. viskozita	4000 mm2/s
teplota média	-5 - 100 °C
okolní teplota	-5 - 60 °C
skladovací teplota	6 - 8 °C
prutok Kv	5 m3/h
spínací cas	250 ms
vypínací cas	250 ms
upozornení k materiálu	obsahuje látky LABS ve shode s RoHS
materiál telesa	vysoce legovaná nerezová ocel
informace o materiálu telesa	1.4435
materiál krytu telesa	vysoce legovaná nerezová ocel
císlo dílu pro kryt telesa	1.4435
materiál tesnení	FPM
materiál škrticího prvku	EPDM
hmotnost výrobku	559 g
bezpecnost vzhledem k potravinám	viz rozšírené informace o materiálu
materiál nádobky	PA6
