Festo 3535684 VZXF-L-M22C-M-A-G114-290-M1-H3B1T-50-10 ventily se šikmým sedlem

Nezávazná poptávka produktu a přesná cenová kalkulace

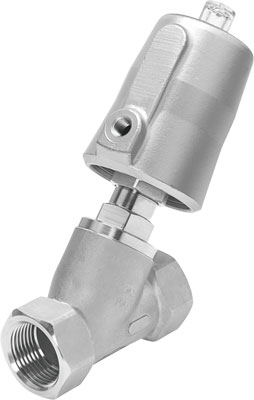

ventily se šikmým sedlem VZXF-L-M22C-M-A-G114-290-M1-H3B1T-50-10 pneumaticky ovládaný ventil z cervené litiny se šikmým sedlem, pusobení tlaku nad sedlo, v bezpecnostní poloze uzavren, závity G, jmenovitá svetlost 1 1/4" konstrukce=sedlový ventil s pístovým pohonem, typ ovládání=pneumatický, princip tesnení=mekký, montážní poloha=libovol., typ upevnení=instalace vedení

Festo AG & Co. KG

3535684
ventily se šikmým sedlem
VZXF-L-M22C-M-A-G114-290-M1-H3B1T-50-10
pneumaticky ovládaný ventil z cervené litiny se šikmým sedlem, pusobení tlaku nad sedlo, v bezpecnostní poloze uzavren, závity G, jmenovitá svetlost 1 1/4"

Festo katalogový list

charakteristica	vlasnost
konstrukce	sedlový ventil s pístovým pohonem
typ ovládání	pneumatický
princip tesnení	mekký
montážní poloha	libovol.
typ upevnení	instalace vedení
pripojení vedení	spojka s vnitrním závitem G1 1/4 podle DIN ISO 228
jmenovitá svetlost	29 mm
funkce ventilu	2/2 monostabilní, v klidu uzavr.
smer proudení	nelze obrátit
tlak média	0 - 10 bar
jmenovitý tlak pro armaturu	16
funkce odvetrání	nelze škrtit
typ návratu do puvodní polohy	mechanická pružina
typ rízení	s vnejším rízením
pripojení pneumatiky	vnitrní závit G1/8
provozní tlak	6 - 10 bar
médium	pára inertní plyny filtrovaný stlacený vzduch, jemnost filtrace 200 µm
smer proudení	nad sedlo ventilu, pro plynná média
provozní médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
max. viskozita	600 mm2/s
teplota média	-40 - 200 °C
okolní teplota	-10 - 60 °C
prutok Kv	19 m3/h
upozornení k materiálu	obsahuje látky LABS ve shode s RoHS
materiál telesa armatury	cervená litina
oznacení materiálu telesa armatury	CC499K
materiál tesnení vretena	PTFE
materiál tesnení sedla	PTFE
hmotnost výrobku	1900 g
znacka CE (viz prohlášení o shode)	podle smernice EU pro zarízení s tlakem
trída odolnosti korozi KBK	1 - nízké požadavky na odolnost korozi
materiál telesa pohonu	mosaz
