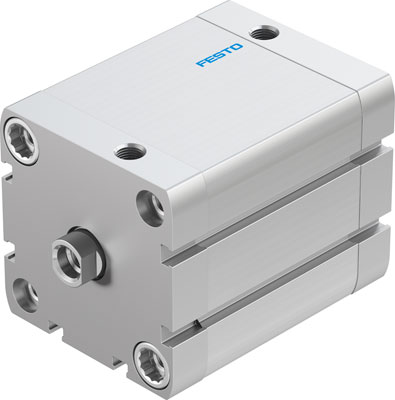

Festo 536348 ADN-63-50-I-P-A kompaktní válec

Nezávazná poptávka produktu a přesná cenová kalkulace

kompaktní válec ADN-63-50-I-P-A dle ISO 21287, se snímáním krajních poloh, s vnitrním závitem na pístnici. zdvih=50 mm, prumer pístu=63 mm, závit na pístnici=M10, tlumení=P: pružné tlumicí kroužky/desky na obou stranách, montážní poloha=libovol.

Festo AG & Co. KG

536348
kompaktní válec
ADN-63-50-I-P-A
dle ISO 21287, se snímáním krajních poloh, s vnitrním závitem na pístnici.

Festo katalogový list

charakteristica	vlasnost
zdvih	50 mm
prumer pístu	63 mm
závit na pístnici	M10
tlumení	P: pružné tlumicí kroužky/desky na obou stranách
montážní poloha	libovol.
odpovídá norme	ISO 21287
konec pístnice	vnitrní závit
snímání polohy	pro cidla
varianty	jednostranná pístnice
provozní tlak v Mpa	0,06 - 1 MPa
provozní tlak	0,6 - 10 bar
provozní režim	dvojcinný
provozní médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
upozornení pro provozní a ovládací médium	provoz s primazáváním olejem je možný (v jiných režimech se vyžaduje)
trída odolnosti korozi KBK	2 - mírné nároky na odolnost korozi
okolní teplota	-20 - 80 °C
energie nárazu v koncových polohách	1,3 J
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting	1750 N
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance	1870 N
pohybující se hmotnost pri zdvihu 0 mm	180 g
prírustek hmotnosti na 10 mm zdvihu	59 g
základní hmotnost pri zdvihu 0 mm	722 g
prírustek pohybující se hmotnosti na 10 mm zdvihu	16 g
typ upevnení	pruchozí dírou vnitrním závitem príslušenstvím dle volby:
pripojení pneumatiky	G1/8
upozornení k materiálu	ve shode s RoHS
materiál krytu	hliník eloxovaný
materiál tesnení	TPE-U(PUR)
materiál pístnice	vysoce legovaná ocel
materiál trubky válce	hliník legovaný pro tvárení hladce eloxováno
