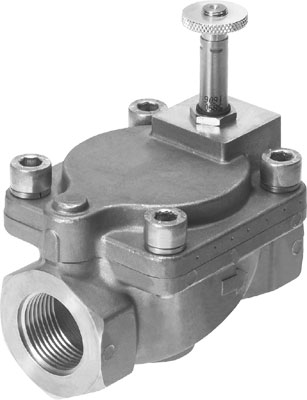

Festo 546164 VZWM-L-M22C-G12-F5-R1 elektromagnetický ventil

Nezávazná poptávka produktu a přesná cenová kalkulace

elektromagnetický ventil VZWM-L-M22C-G12-F5-R1 neprímo rízený, s membránou, pripojení G 1/2", z ušlechtilé oceli konstrukce=(* membránový ventil, * rízeno neprímo), typ ovládání=elektrický, princip tesnení=mekký, montážní poloha=prednostne vzprímene, typ upevnení=instalace vedení

Festo AG & Co. KG

546164
elektromagnetický ventil
VZWM-L-M22C-G12-F5-R1
neprímo rízený, s membránou, pripojení G 1/2", z ušlechtilé oceli

Festo katalogový list

charakteristica	vlasnost
konstrukce	membránový ventil rízeno neprímo
typ ovládání	elektrický
princip tesnení	mekký
montážní poloha	prednostne vzprímene
typ upevnení	instalace vedení
pripojení armatury	G1/2
elektrické pripojení	elektromagnetická cívka, typ MH-…, objednává se jako príslušenství
jmenovitá svetlost	13 mm
funkce ventilu	2/2 monostabilní, v klidu uzavr.
smer proudení	nelze obrátit
médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4] inertní plyny voda neutrální kapaliny
provozní tlak armatur pro kapalná média	0,5 - 6 bar
provozní tlak armatur pro plynná média	0,5 - 10 bar
rozdíl tlaku	0,5 bar
typ rízení	neprímo rízené
max. viskozita	22 mm2/s
teplota média	-10 - 60 °C
teplota pro kapalná média	5 - 50 °C
okolní teplota	-10 - 60 °C
prutok Kv	2,4 m3/h
normální jmenovitý prutok	2400 l/min
spínací cas	8 ms
cas sepnutí pro kapalná média	110 ms
vypínací cas	10 ms
cas vypnutí pro kapalná média	200 ms
hodnota B	0,37
hodnota C	9,8 l/sbar
upozornení k materiálu	obsahuje látky LABS ve shode s RoHS
materiál telesa	odlitek z ušlechtilé oceli
informace o materiálu telesa	1.4581
materiál tesnení	NBR
materiál kotevní trubky	vysoce legovaná ocel
hmotnost výrobku	360 g
trída odolnosti korozi KBK	3 - silné nároky na odolnost korozi
max. utahovací moment šroubu krytu	20 Nm
max. utahovací moment pripojovacího závitu	105 Nm
max. utahovací moment upevnení cívky	2 Nm
