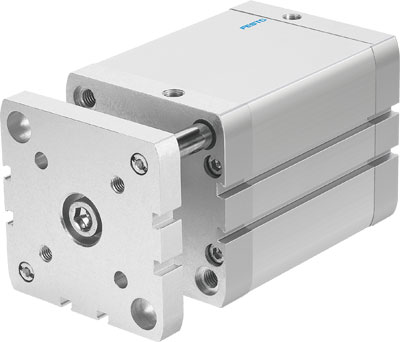

Festo 554288 ADNGF-100-20-P-A kompaktní válec

Nezávazná poptávka produktu a přesná cenová kalkulace

kompaktní válec ADNGF-100-20-P-A podle ISO 21287, s kluzným vedením, s pístnicí pojištenou proti pootocení vodicí tycí a pohybovou deskou. zdvih=20 mm, prumer pístu=100 mm, podle normy=ISO 21287, tlumení=P: pružné tlumicí kroužky/desky na obou stranách, montážní poloha=libovol.

Festo AG & Co. KG

554288
kompaktní válec
ADNGF-100-20-P-A
podle ISO 21287, s kluzným vedením, s pístnicí pojištenou proti pootocení vodicí tycí a pohybovou deskou.

Festo katalogový list

charakteristica	vlasnost
zdvih	20 mm
prumer pístu	100 mm
podle normy	ISO 21287
tlumení	P: pružné tlumicí kroužky/desky na obou stranách
montážní poloha	libovol.
konstrukce	píst pístnice profilová trubka
snímání polohy	pro cidla
pojištení proti pootocení/vedení	vodicí tyc s posuvovou deskou
provozní tlak v Mpa	0,1 - 1 MPa
provozní tlak	1 - 10 bar
provozní režim	dvojcinný
provozní médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
upozornení pro provozní a ovládací médium	provoz s primazáváním olejem je možný (v jiných režimech se vyžaduje)
trída odolnosti korozi KBK	2 - mírné nároky na odolnost korozi
okolní teplota	-20 - 80 °C
energie nárazu v koncových polohách	2,5 J
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting	4524 N
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance	4712 N
pohybující se hmotnost pri zdvihu 0 mm	1089 g
prírustek hmotnosti na 10 mm zdvihu	116 g
základní hmotnost pri zdvihu 0 mm	2673 g
prírustek pohybující se hmotnosti na 10 mm zdvihu	43 g
pripojení pneumatiky	G1/8
upozornení k materiálu	ve shode s RoHS
materiál krytu	hliníkový tlakový odlitek potažený
materiál tesnení	TPE-U(PUR)
materiál pístnice	vysoce legovaná ocel
materiál trubky válce	hliník legovaný pro tvárení hladce eloxováno
