Festo 566512 VUVG-L14-P53U-ZT-G18-1P3 elektromagnetický ventil

Nezávazná poptávka produktu a přesná cenová kalkulace

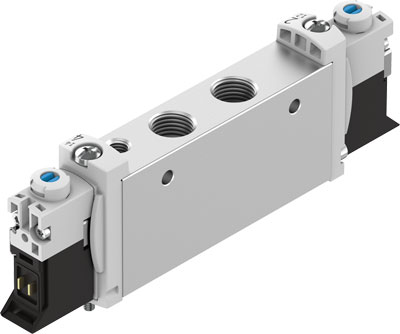

elektromagnetický ventil VUVG-L14-P53U-ZT-G18-1P3

Festo AG & Co. KG

566512
elektromagnetický ventil
VUVG-L14-P53U-ZT-G18-1P3

Tento typ je vhodný pro provoz s vakuem.

Festo katalogový list

charakteristica	vlasnost
funkce ventilu	5/3 ve str. pol. pod tlakem
typ ovládání	elektrický
velikost ventilu	14 mm
normální jmenovitý prutok	560 l/min
provozní tlak v Mpa	-0,09 - 1 MPa
provozní tlak	-0,9 - 10 bar
konstrukce	pístové šoupe
typ návratu do puvodní polohy	mechanická pružina
povolení	RCM Mark c CSA us (OL) c UL us - Recognized (OL)
stupen krytí	IP40 IP65 se zásuvkou
jmenovitá svetlost	5,6 mm
funkce odvetrání	lze škrtit
princip tesnení	mekký
montážní poloha	libovol.
pomocné rucní ovládání	s aretací tlacítkem zakryto
typ rízení	neprímo rízené
napájení rídicím tlakem	vne
krytí	pozitivní krytí
rídicí tlak [Mpa]	0,3 - 0,8 MPa
rídicí tlak	3 - 8 bar
vhodnost pro vakuum	ano
vypínací cas	40 ms
spínací cas	12 ms
cas pro sepnutí	14 ms
spínací cyklus	100 %
max. pozitivní zkušební impuls pri signálu 0	700 µs
max. negativní zkušební impuls pri signálu 1	900 µs
parametry cívky	24 V DC: 1 W 24 V DC: ve fázi malého príkonu 0,3 W, ve fázi velkého príkonu 1,0 W
prípustné výkyvy napetí	+/- 10 %
provozní médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
upozornení pro provozní a ovládací médium	provoz s primazáváním olejem je možný (v jiných režimech se vyžaduje)
odolnost kmitum	zkouška použití v doprave se stupnem 2 podle FN 942017-4 a EN 60068-2-6
omezení pro teplotu okolí a média	-5 - 50 °C bez omezení proudu po sepnutí
odolnost nárazu	nárazový test stupne 2 podle FN 942017-5 a EN 60068-2-27
trída odolnosti korozi KBK	2 - mírné nároky na odolnost korozi
teplota média	-5 - 60 °C
rídicí médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
okolní teplota	-5 - 60 °C
hmotnost výrobku	89 g
elektrické pripojení	prostrednictvím elektrické pripojovací desky
typ upevnení	na pripoj. lište pruchozí dírou dle volby:
pripojení pomocného rídicího tlaku 12/14	M5
pripojení pneumatiky 1	G1/8
pripojení pneumatiky 2	G1/8
pripojení pneumatiky 3	G1/8
pripojení pneumatiky 4	G1/8
pripojení pneumatiky 5	G1/8
upozornení k materiálu	ve shode s RoHS
materiál tesnení	HNBR NBR
materiál telesa	hliník legovaný pro tvárení
