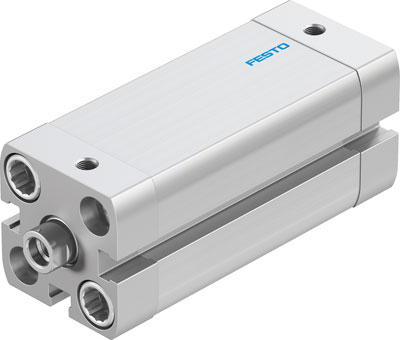

kompaktní válec ADN-20-50-I-PPS-A se samocinne nastavitelným pneumatickým tlumením v koncových polohách. zdvih=50 mm, prumer pístu=20 mm, závit na pístnici=M6, tlumení=PPS:samocinne nastavitelné pneumatické tlumení koncových poloh, montážní poloha=libovol.
charakteristica | vlasnost |
zdvih | 50 mm |
prumer pístu | 20 mm |
závit na pístnici | M6 |
tlumení | PPS:samocinne nastavitelné pneumatické tlumení koncových poloh |
montážní poloha | libovol. |
odpovídá norme | ISO 21287 |
konec pístnice | vnitrní závit |
snímání polohy | pro cidla |
varianty | jednostranná pístnice |
provozní tlak v Mpa | 0,15 - 1 MPa |
provozní tlak | 1,5 - 10 bar |
provozní režim | dvojcinný |
provozní médium | stlacený vzduch podle ISO8573-1:2010 [7:4:4] |
upozornení pro provozní a ovládací médium | provoz s primazáváním olejem je možný (v jiných režimech se vyžaduje) |
trída odolnosti korozi KBK | 2 - mírné nároky na odolnost korozi |
okolní teplota | -20 - 80 °C |
energie nárazu v koncových polohách | 0,2 J |
délka tlumení | 3 mm |
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | 141 N |
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | 188 N |
pohybující se hmotnost pri zdvihu 0 mm | 30 g |
prírustek hmotnosti na 10 mm zdvihu | 21 g |
základní hmotnost pri zdvihu 0 mm | 131 g |
prírustek pohybující se hmotnosti na 10 mm zdvihu | 6 g |
typ upevnení | pruchozí dírou vnitrním závitem príslušenstvím dle volby: |
pripojení pneumatiky | M5 |
upozornení k materiálu | ve shode s RoHS |
materiál krytu | hliník eloxovaný |
materiál tesnení | TPE-U(PUR) |
materiál pístnice | vysoce legovaná ocel |
materiál trubky válce | hliník legovaný pro tvárení hladce eloxováno |
